大家知道10kv高压配电室设备吗？一般人很少接触高压，做电气接触最多的高压就是10kv了，这是工厂里最常用的高压等级。

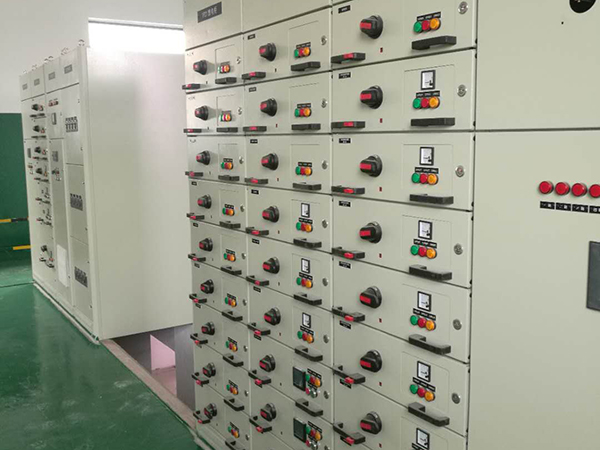

首先我们用图文结合来说一下10kv配电室高压设备包括哪些
①常用高压柜柜型环网柜-负荷开关柜，常见型号hxgn15-12、safe-ring（abb）、sm6（施耐德）中置柜-断路器柜，常见型号kyn28-12，unigearzs1（abb）、mvnex（施耐德）固定式配电柜，常见型号gg1a-12（f）其他厂家自主柜型。比如：通用生产的p/vii型柜
②高压断路器
③高压负荷开关：一般与高压熔断器串联使用，借助熔断器来进行短路保护
④电流互感器：用于电流、电能测量和继电保护用
⑤电压互感器：常用变比：10/0.1kv
⑥零序电流互感器：当电路中发生触电或漏电故障时，互感器二次侧输出零序电流，使所接二次线路上的设备保护动作
⑦氧化锌避雷器：过电压时，电阻急剧下降，泄放过电压的能量，达到保护的效果
⑧高压熔断器：起过载和短路保护作用
⑨高压接地开关：可作为高压电器设备检修时接地保护用
⑩综合保护装置：常用的保护类型有，过流、速断、零序
?高压柜仪表室：1计量表、2信号继电器、3综合保护装置、4检修压板、5位置指示灯；6、合闸状态指示灯、7带电指示器、8照明开关、9加热开关、10手动操作开关、等等

这些都是基础东西，让我们一起进步，这些你都记住了吗
