工艺流程根底查验→设备开箱查验→设备二次转移→变压器就位→附件设备及接线→告知试验→试运前查看→试运行→交工查验 配电柜设备 设备前，控制间内环境应具备条件，一切的内装修施工已结束，室内洁净安全。

1、A配电柜设备固定：

①配电柜运到现场后，组织开箱查看，查看有无变形、掉漆现象，表面部件是否彻底，备品备件、说明书等有无残缺，并做好开箱记载。

②依据施工图的布置，按次序将开关柜放在根底型钢上。成列柜就位后，先找正两端的柜，再在柜下至上三分之二高的方位绷上小线，逐台找正，以柜面为规范。找正时选用0.5mm垫片进行调 整，每处垫片最多不能超过三片。

③就位找正后，按柜固定螺孔标准进行固定，柜体与柜体、柜体与侧挡板均用镀锌螺丝联接。高、低压开关柜与预留角钢进行结实焊接，电缆夹层上空明露部分用斑纹钢板满铺，柜前、柜后均用 1200mm×10mm（宽×厚）绝缘满铺。

④开关柜其相邻两柜顶部水平度误差不大于2mm，悉数柜顶部水平误差不大于5mm，其相邻两柜边不平度不大于1mm，悉数柜面不平度不大于5mm，柜间接缝不大于2mm。

⑤设备定位后，对内部紧固件再次紧固及查看，尤其是导体联接端头处。柜内接线完毕，用吸尘器铲除柜内杂物，保持设备表里清洁，精确标识设备位号、回路号。 配电柜设备结束后，设备柜上方的的桥架。配电柜进出电缆开孔方位由供货方按标准预留。电缆敷设结束后关闭。桥架与柜内接地母排用专用接地线牢靠接地。桥架与配电箱（柜）联接处选用橡 胶板联接，以维护导线和电缆，桥架与配电柜联接见图。

B:二次回路接线：

配电柜在出厂前应结束柜内二次回路接线及相关检测试验。配电柜设备到现场后，要在甲方现场工程师和监理的监督指导下及时组织查验，相关技能文件要彻底，配电柜包装及密封杰出，各元件 彻底无缺，接线牢靠。配电柜设备固定后，要逐台对配电柜的二次接线回路进行绝缘测试，测试运用500V等级绝缘测试表面，测试结果要求大于１MΩ。 一切二次回路控制线或电缆均选用多股软铜线，接线端子选用标准适宜的接线端子在烫锡后运用专用压接钳压接，烫锡时应选用中性焊剂。

C:告知试验 配电柜的告知试验详见后述调试和送电部分

D:其它要求

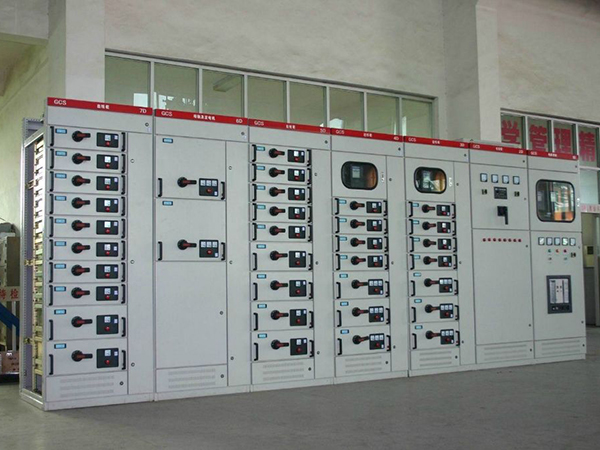

①抽屉式开关柜设备还要契合下列要求：

a、抽屉推拉灵敏轻便，无卡阻、磕碰现象；

b、动触头与静触头的中心线一致，触头接触严密；

c、抽屉的机械联锁或电气联锁设备动作正确牢靠，保证断路器分闸后，隔离触头才干分隔；

d、抽屉与柜体间的接地触头接触严密；当抽屉推入时，抽屉的接地触头比主触头先接触，拉出时程序相反。

②配电柜二次回路绝缘检测前，仔细核对规划图纸，柜内的易损元件应事前拆开。

③配电柜的设备过程中应保证漆层完整，无损伤，柜内照明彻底。

④变电室内设备外壳均需杰出接地
